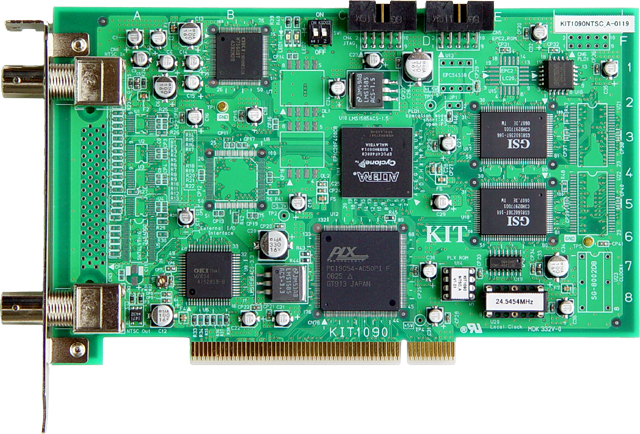

※クリックで拡大
製品名 |
KIT1090NTSC Addax |
ボードサイズ |
174.63㎜ × 106.68㎜ |
FPGA |
ALTERA社製 Cyclone(EP1C4F400C8) |
PCIバス |
アドレス・データ 32bit PCI Rev2.2準拠 |
ビデオ入出力 |
NTSCコンポジット×1ch |
動作周波数 |
PCIローカル 24.5454MHz |
サンプリング周波数 |
NTSC Square Pixel 12.2727MHz |
メモリ |
SSRAM 512K×32bit×2BANK |
入力画像サイズ |
640×480×24bit |
出力画像サイズ |
640×480×24bit |
汎用I/O |
LED：2個 DipSW：1個(2bit) |
◆製品特徴◆
NTSCコンポジット入力画像信号をPCに取り込むキャプチャーボード兼、PCの画像データを動画レートでNTSCコンポジット出力できる、画像出力ボードです。
更にFPGAを変更し(CycloneEP1C20)、ハードウェアにて3×3空間フィルタ（カラー）を実現させるなど、セミカス タムのご要望があれば、短納期で対応可能です。
◆付属品◆
◆納期・価格◆
