※クリックで拡大
製品名 |
CL Getter |
ボードサイズ |
173.74㎜(横) × 111.15㎜(縦) × 23.6㎜(高さ) |
ブリッジチップ |
PEX8311 |
バスI/F |
PCI Express (×1) |
FPGA |
Xilinx XC3S5000 FG900 |
ローカル バスクロック |
32bit/66MHz |
オンボード SDRAM |
128Mbyte×2バンク |
対応カメラ |
CameraLink(エリア) モノクロ/カラー |
カメラリンク I/F |
Base Configuration×2ch ※Medium/Full各1ch に対応可能 |
サンプリング クロック |
80MHz(Max) 32bit(Max) |
その他機能 |
カメラコントロール用 シリアル通信 |
◆製品特徴◆

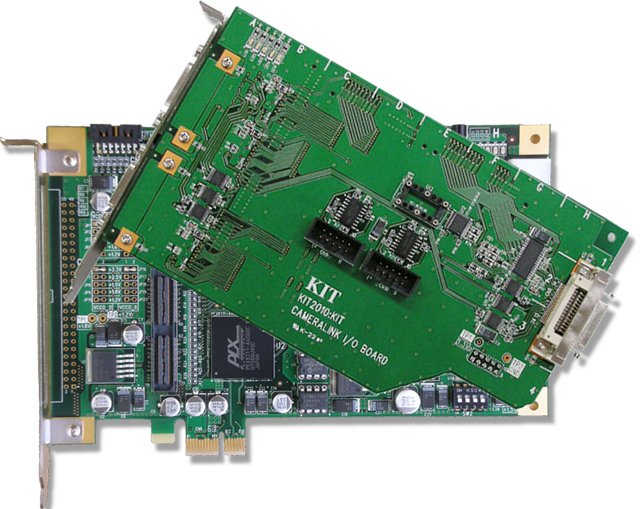

Xilinx社製FPGA『XC3S5000-FG900』搭載のメインボードとカメラリンクI/F子基板を組み合わせたキャプチャボード。
ユーザーが自由に設計できる領域をFPGA内に設けることで、オリジナルの画像処理機能を追加することが可能となりました。
また、カメラリンクキャプチャ部の回路はIP化されておりますので、ユーザーは入力部を意識せずに処理部のみを使用することができます。
新製品開発プロジェクトの機能試作機、新規導入カメラのテストや展示デモなどにお勧めです。
◆付属品◆
◆その他◆
◆参考資料◆
購入前の参考資料としてご参照下さい。
◆納期・価格◆
